Морской контейнер — это эталон инженерной лаконичности. С виду простой стальной параллелепипед, он способен выдерживать соленые океанские брызги, штормовую качку, вес восьми таких же контейнеров, установленных на него сверху в трюме судна, и перепады температур от -40°C до +60°C.
Многие грузовладельцы ошибочно полагают, что контейнер — это толстостенный бронированный сейф. На самом деле секрет его прочности кроется не в толщине металла, а в правильной геометрии, ребрах жесткости и особых марках стали. В этой статье мы подробно разберем, из чего и какой толщины изготавливаются элементы морских контейнеров разных типов.
1. Кортеновская сталь (Corten Steel) — основа конструкции
Абсолютное большинство морских контейнеров изготавливается из кортеновской стали (weathering steel, атмосферостойкая сталь). В российском металлопрокате ее ближайшим аналогом является сталь марки 09Г2С или специальные сплавы с добавлением меди, хрома, никеля и фосфора.
Главная особенность кортеновской стали: при контакте с кислородом и влагой она не ржавеет вглубь, а покрывается плотной оксидной пленкой (патиной) толщиной в несколько микрон. Эта «ржавчина» блокирует дальнейшую коррозию. Именно поэтому морские контейнеры могут служить 15–25 лет без сквозной коррозии, даже постоянно находясь в агрессивной среде океана.

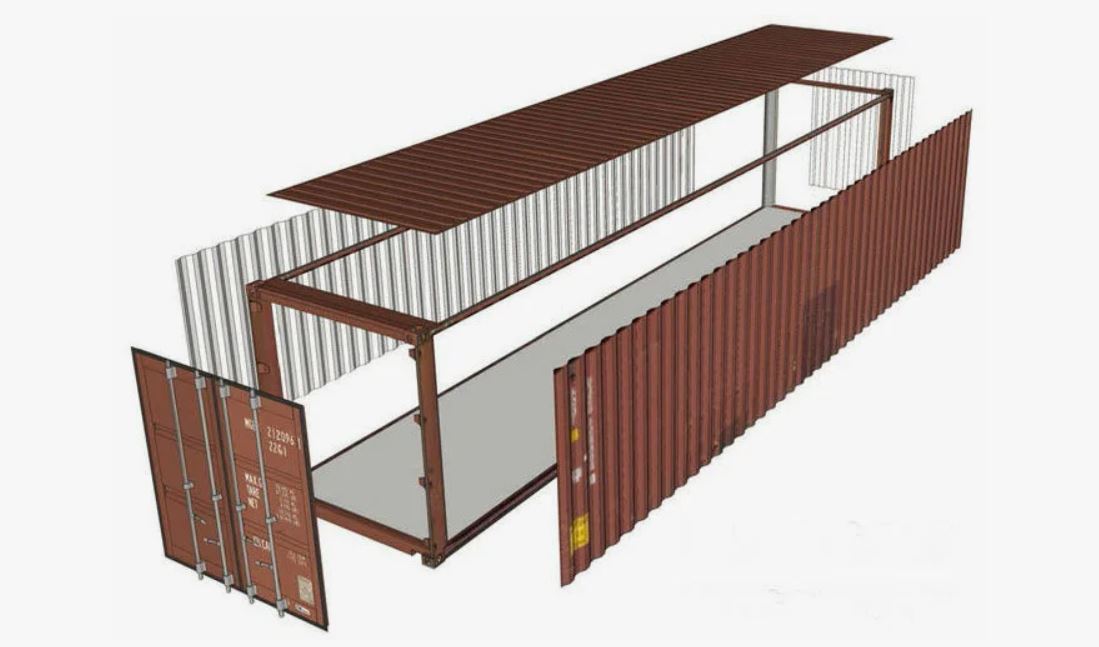

2. Конструкция стандартного сухогрузного контейнера (Dry Cargo / DC)
Разберем толщину элементов на примере классических 20-футовых (20ft DC) и 40-футовых (40ft DC, 40ft HC) контейнеров.
Стенки (гофрированные панели)
Вопреки расхожему мнению, стенки контейнера не являются гладкими листами. Они имеют гофрированный профиль (волну), который обеспечивает колоссальную жесткость на изгиб при минимальном весе.
Толщина стального листа: от 1,6 мм до 2,0 мм (чаще всего 1,8 мм).
Шаг и глубина гофры: рассчитаны так, чтобы воспринимать вертикальные и горизонтальные нагрузки.
Способ крепления: панели привариваются к каркасу сплошным швом, обеспечивая герметичность.
Крыша (Roof)
Крыша контейнера также изготавливается из стального листа, но имеет меньшее гофрирование или специальный профиль для стока воды.
Толщина: 2,0 мм.
Крыша принимает на себя удары крановых спредеров и вес снега, но главная ее задача — не допустить попадания воды внутрь.
Двери (Doors)
Двери — наиболее уязвимое место для взлома, поэтому они усиливаются.
Толщина стального листа дверей: 2,0 мм.
Двери имеют двойную гофру и усиленные запорные штанги (rods) с кулачковыми замками (cam keepers), исключающие люфт при качке.
Каркас и угловые стойки (Corner Posts)
Именно каркас, а не стенки, несет на себе всю нагрузку. Когда в трюме контейнеровоза друг на друга штабелируются 9 ярусов, нижний контейнер выдерживает давление сотен тонн.
Угловые стойки: полый стальной профиль толщиной от 5 до 6 мм. Они воспринимают до 80% всех вертикальных нагрузок.
Верхняя и нижняя обвязка (Top & Bottom Rails): стальной профиль толщиной 4–5 мм.
Поперечные балки пола (Cross Members): швеллеры или двутавры толщиной 3–4 мм, расположенные каждые 30–40 см.
Угловые фитинги (Corner Castings)
Это 8 массивных стальных блоков по углам контейнера, за которые его цепляют краны и твистлоки (twist locks).
Материал: высокопрочная литая сталь.
Толщина стенок фитинга: от 10 до 20 мм в узлах максимальной нагрузки. Фитинги рассчитаны на подъем груза весом до 30,4 тонны и штабелирование с нагрузкой до 192 тонн.
Пол (Floor)
В стандартных морских контейнерах пол не стальной, а деревянный. Это снижает вес тары и обеспечивает лучшее сцепление с грузом, а также амортизацию.
Материал: многослойная морская фанера из твердых пород дерева (бамбук, керуинг, апитонг), обработанная инсектицидами согласно фитосанитарным стандартам.
Толщина пола: 28 мм (стандарт).
В последние годы из-за экологических норм и борьбы с вредителями многие линии переходят на стальные полы (толщина 3–5 мм) или полы из композитных материалов.
3. Особенности других типов контейнеров
High Cube (HC) — 40-футовые высокие
По толщине металла HC идентичны стандартным 40ft контейнерам. Разница лишь в высоте (2,89 м против 2,59 м). Увеличение высоты достигается за счет более высоких угловых стоек и верхних балок, но толщина стенок остается на уровне 1,6–2,0 мм.
Рефрижераторные контейнеры (Reefer)
Конструкция рефа кардинально отличается от сухогрузного. Это, по сути, «термос на колесах».
Внешняя обшивка: гладкие листы нержавеющей стали или алюминия толщиной 0,8–1,2 мм (гофра отсутствует, чтобы не создавать мостиков холода).
Утеплитель: пенополиуретан высокой плотности толщиной 80–100 мм.
Внутренняя обшивка: пищевой алюминий или нержавеющая сталь толщиной 0,5–0,8 мм с Т-образным профилем пола для циркуляции холодного воздуха.
Машинное отделение (в торце): компрессор, испаритель и блоки управления, защищенные стальным кожухом толщиной 2–3 мм.
Open Top (OT) — контейнеры с открытым верхом
Предназначены для загрузки негабаритных и высоких грузов сверху (краном).
Стенки и двери: аналогичны стандартным DC (1,8–2,0 мм).
Крыша: отсутствует. Вместо нее используется съемный брезентовый тент (soft top) или съемная стальная крыша (hard top) толщиной 2 мм.
Усиленный каркас: из-за отсутствия жесткой крыши верхняя обвязка и угловые стойки делают более массивными (до 8 мм), чтобы компенсировать потерю жесткости.
Flat Rack (FR) — платформы
Используются для перевозки негабаритных грузов (техника, трубы, яхты).
Пол (платформа): мощный стальной настил толщиной от 6 до 10 мм с противоскользящим рифлением.
Торцевые стенки: усиленные стальные панели 3–5 мм, которые могут складываться.
Каркас: максимально усиленный, масса тары 40ft Flat Rack может достигать 5000–5500 кг (против 3700 кг у обычного 40ft).
4. Почему стенки не делают толще?
Возникает логичный вопрос: почему бы не сделать стенки толщиной 5 мм, как в грузовиках? Ответ кроется в экономике перевозок.
Вес тары (Tare Weight). Стандартный 20ft контейнер весит около 2200 кг, 40ft — около 3700 кг. Увеличение толщины стенок всего на 1 мм добавит к весу контейнера 300–500 кг. Это значит, что на столько же придется уменьшить вес полезного груза (Payload), так как максимальная масса брутто жестко ограничена ISO (обычно 30,4 тонны).
Стоимость металла и производства. Контейнеры производятся миллионами штук. Экономия даже 100 кг стали на каждом контейнере дает сотни тысяч тонн экономии в масштабах отрасли.
Жесткость обеспечивается геометрией. Гофрированная панель толщиной 1,8 мм работает как двутавровая балка. Она держит нагрузку лучше, чем гладкий лист толщиной 4 мм, при этом весит в два раза меньше.
5. Коррозия, износ и ремонт
Несмотря на кортеновскую сталь, контейнеры подвержены механическим повреждениям и коррозии:
Царапины и вмятины от вил погрузчиков и кранов нарушают защитную патину.
Морская соль скапливается в нижних гофрах и на полу, вызывая очаговую коррозию.
Ремонт: поврежденные панели вырезаются болгаркой, и на их место привариваются «заплатки» из аналогичной кортеновской стали толщиной 2,0 мм. После сварки ремонтная зона обязательно грунтуется и окрашивается специальными эпоксидными красками.
По стандартам IICL (Institute of International Container Lessors), контейнер считается негодным к международной перевозке, если остаточная толщина стенок в местах коррозии падает ниже 1,2 мм или если имеются сквозные отверстия, нарушающие водонепроницаемость (watertight).
