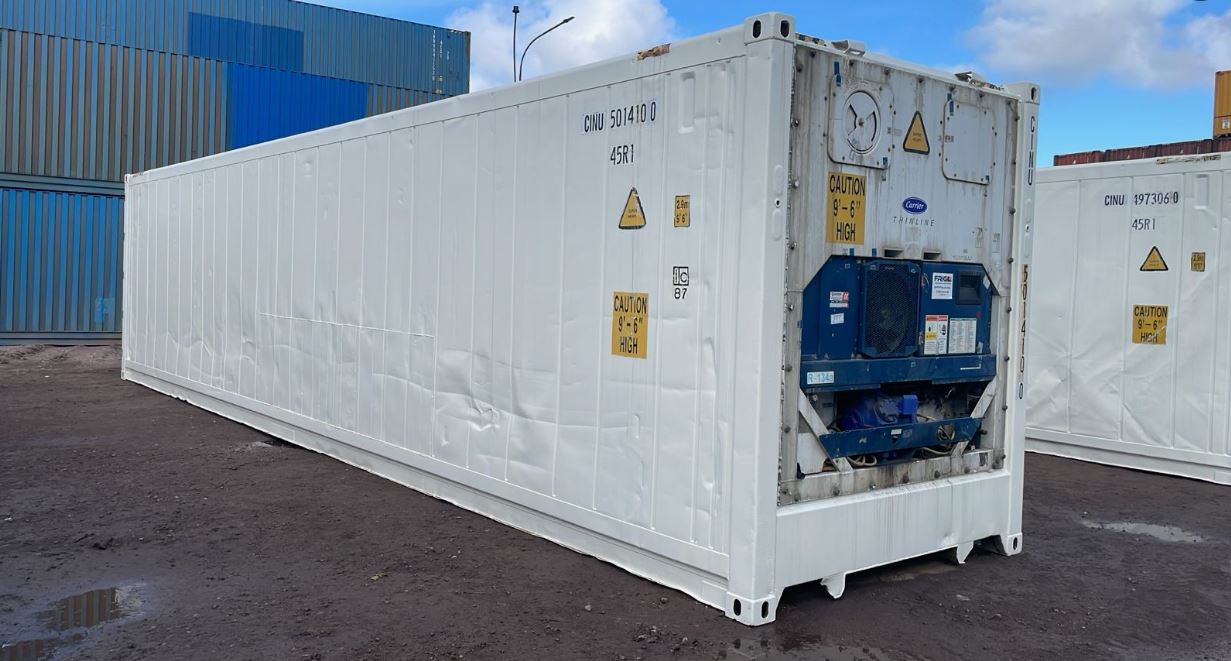

Контейнер-рефрижератор в отрасли контейнерных перевозок часто называют просто «рефер». Их используют для грузов, чувствительных к температуре. Рефер оснащен холодильным оборудованием и поддерживает температуру от -30 °C, однако некоторые модели оснащены дополнительно подогревателем воздуха и могут не только охлаждать груз, но и удерживать температуру до +30 °C. У отдельных моделей диапазон может быть шире. Как пример можно привести реферы от производителя Thermo King и Carrier. Питание реф-контейнера осуществляется от внешнего трехфазного источника 380В/440В (380В - европейский стандарт, 440В - американский). Современные модели оснащены принудительной вентиляцией.
Для чего используются рефконтейнеры?
● Продукты питания - замороженные или охлажденные мясо, рыба, морепродукты, овощи, фрукты. А также напитки, которые хранятся только при невысокой температуре
● Медицинские препараты и фармацевтические добавки - лекарства, вакцины, биоматериалы
● Цветы и саженцы - свежесрезанные цветы, посадочный материал
● Химические вещества и реактивы
Устройство рефрижераторного контейнера
Некоторые конструктивные особенности реф-контейнеров:
● Для поддержания холодной температуры пол имеет рифление в виде Т-образных пазов, благодаря чему воздух равномерно распределяется по всему объёму рефера. Профиль образует каналы, по которым охлаждённый воздух от рефрижераторного агрегата подаётся на уровне пола, затем проходит вдоль Т-образных профилей по всей площади контейнера и равномерно распределяется по всему объёму. Рефрижератор не охлаждает груз, а только поддерживает заданную температуру. Перед погрузкой товар нужно предварительно охладить или заморозить до требуемой температуры.
● Электропитание обеспечивается на судне или в порту подключением к стационарной электросети. Однако для особо чувствительных грузов, которые могут испортиться даже при кратковременном отключении питания, предусмотрен резервный источник — дизельный генератор. Контейнеры, оснащенные таким резервным генератором, обеспечивают непрерывность охлаждения на всём маршруте и простоях в порту. Для автономного питания используется навесной дизель-генератор, который вырабатывает напряжение 400–440 В частотой 50–60 Гц. Современные дизельные генераторы для рефконтейнеров имеют расход топлива около 3,1 л/ч и могут обеспечивать питание до 5 дней без дозаправки
● Вентиляция для поддержания свежести продуктов — главная задача рефера. Плодоовощная продукция выделяет тепло, влагу и углекислый газ. Без хорошей вентиляции эти газы накапливаются, вызывая неконтролируемое созревание, увядание, изменение вкуса или порчу груза. Внутреннее пространство рефера должно непрерывно вентилироваться. У современных моделей, например от производителя Thermo King и Carrier установлена два вентилятора испарителя, обеспечивающих высокую скорость потока воздуха к грузу при заданной температуре
● Контроль влажности осуществляется с помощью системы осушения. Некоторые виды груза требуют, чтобы относительная влажность воздуха была строго определена. Для её регулировки влажность используется система осушения. Современные системы позволяют задавать оптимальную относительную влажность в диапазоне 60–85 %, а в новейших системах — до 50 %.
● Мониторинг за показателями температуры и влажности достигается с помощью специальных датчиков (регистраторы данных). В режиме реального времени датчики отслеживают температуру подаваемого и возвратного воздуха, температуру снаружи и уровень влажности. Благодаря удалённым модемам эти данные можно контролировать дистанционно. Используются специальные регистраторы данных (например, DataCOLD от Carrier с 4 датчиками температуры/влажности и 4 цифровыми входами для записи открываний), которые фиксируют все параметры в пути
● Чтобы избежать подтопления и порчи товара, контейнер оборудован дренажной системой, которая отводит излишки воды. В полу контейнера предусмотрены четыре самоуплотняющихся дренажных отверстия (floor drains), позволяющие воде и конденсату стекать из внутреннего пространства контейнера.
Размеры рефрижераторных контейнеров
Контейнеры рефрижераторы изготавливается в соответствии с международными стандартами ISO. В таблице ниже приведены усреднённые внутренние габариты и грузовые характеристики самых ходовых типоразмеров.
Характеристика | 20-футовый реф | 40-футовый реф | 40-футовый High Cube |
Внутренняя длина | 5.44 м | 11.56 м | 11.58 м |
Внутренняя ширина | 2.29 м | 2.28 м | 2.29 м |
Внутренняя высота | 2.27 м | 2.25 м | 2.40 м |
Собственная масса (тара) | 3 080 кг | 4 800 кг | 4 480 кг |
Грузоподъёмность | 27 400 кг | 27 700 кг | 29 520 кг |
Объём | 28.3 м³ | 59.3 м³ | 67.3 м³ |
Ориентировочная стоимость рефрижераторных контейнеров
Регион / Страна | 20-футовый реф | 40-футовый реф | 40-футовый HC реф |
Китай | $4 706 | $6 200 | $5 060 |
США | $8 388 | $6 315 | $7 086 |
Индия | $6 784 | $6 836 | $7 573 |
ОАЭ | $7 000 | $5 755 | $5 308 |
Европа | $7 567 | $3 849 | $6 067 |
Данная информация не является публичной офертой.
